سوئیچینگ برق و حفاظت
تابلو های اینورتر معمولاً با یک قطع کننده مدار طراحی می‌شوند که به منبع تغذیه خط ورودی برای روشن/خاموش کردن تابلو وصل می‌شوند و در هنگام اتصال کوتاه یا اضافه بار در مدارها و درایوهای سرعت متغیر محافظت می‌کنند. علاوه بر این، تابلو های اینورتر می توانند برق را قطع کنند تا از ایمنی اپراتور در طول تعمیر و نگهداری موتور اطمینان حاصل شود. قابلیت تنظیم سرعت
یک پتانسیومتر کنترل فرکانس بر روی درب تابلوی اینورتر نصب شده است تا سیگنال های فرمان را طبق مقداری که توسط اپراتور تعیین شده به موتور منتقل کند. تابلو اینورتر دارای عملکرد سوئیچینگ شبکه برای اطمینان از ادامه عملکرد سیستم در صورت خرابی درایو است. کنترل دیداری
پنل اینورتر دارای صفحه نمایش و پنل عملکرد در بدنه جلویی است که به قطعات الکتریکی داخل تابلو کنترل متصل می شود. این قضیه باعث می شود وضعیت عملیاتی تابلو را به صورت بصری نمایش دهد و برای کنترل اپراتور موتور در عملیات میدانی واقعی مناسب باشد. حفاظت از امنیت
قرار دادن درایو، تمام اجزای الکتریکی دیگر در داخل تابلو اینورتر را یکپارچه کرده، بنابراین تاثیر محیط خارجی بر اجزای الکتریکی را کاهش می دهد و از سطح ایمنی اپراتور مانند کاهش میزان خطر شوک اطمینان حاصل می کند، بنابراین عملکرد حفاظتی ایمنی بهتری دارد. اجزا داخل یک تابلو کنترل اینورتر

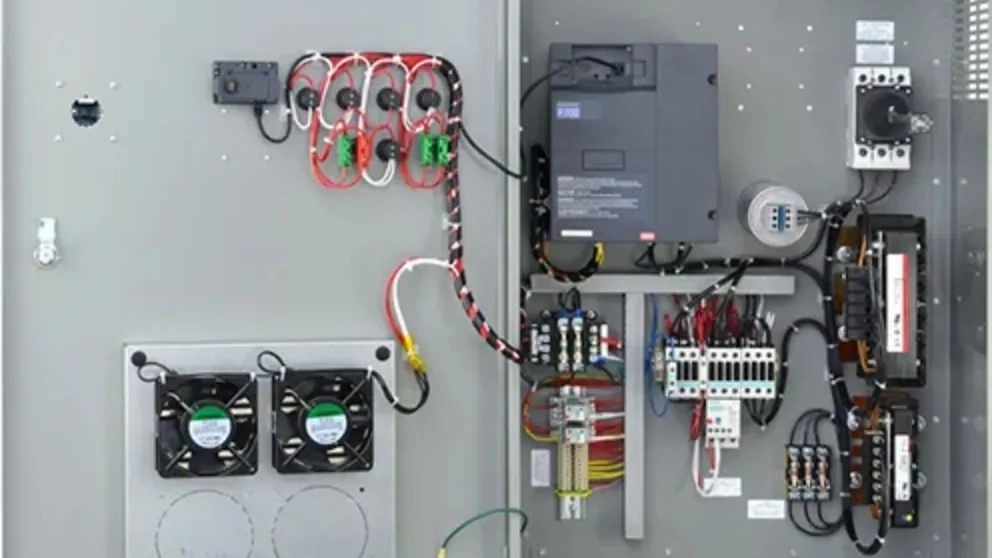

اجزای زیادی وجود دارد که می توانید داخل یک تابلو کنترل اینورتر قرار دهید. در اینجا چند نمونه از آنچه ممکن است پیدا کنید آورده شده است: اینورتر
جزء اصلی تابلو کنترل موتور. VFD ها در ولتاژ، اسب بخار (توان)، آمپر بار کامل (FLA) و سایر مشخصات متفاوت است. گاهی اوقات ممکن است اینورتر های اضافی نصب شده (که در صورت خرابی اینورتر اصلی استفاده می شوند) پیدا کنید.
رتبه بندی NEMA
محفظه یک تابلو کنترل برای سطوح مختلف مقاومت درجه بندی شده است. این استاندارد توسط انجمن ملی تولیدکنندگان برق (NEMA) ایجاد شده است. در زیر برخی از رتبه بندی های متداول محوطه آورده شده است: NEMA 1 - مصارف عمومی، برای استفاده در داخل ساختمان NEMA 3R - مقاوم در برابر آب و هوا، برای استفاده در فضای باز NEMA 4 - محافظت در برابر ریزش خاک، باران، برف، گرد و غبار وزش باد، پاشیدن آب NEMA 4X - محافظت در برابر ریزش خاک، باران، برف، برف، گرد و غبار وزش باد، پاشیدن آب همچنین در برابر خوردگی مقاوم است.
